【シーラー修理】旧型FT-130がガタつく！ヒーター線・フローガラス交換と原因究明

会社にある「富士インパルス FT-130」の様子がおかしい？

西川善の社内で長年活躍している、厚物用シーラー「FT-130」。 現在は廃番になっており、現行機種は「T-130」という型番になっている古い機械です。

「ええい、直してしまおう！」と思い立ち、やってみました。ほんのちょっと直すだけかと思ったのですが・・・・

なんだかガタガタする！

使えるから「まあいいか！」と思って見て見ぬふりをしてきたのですが、最近どうも様子が変なんです。 レバーを下ろすたびに、なんだかガタガタする！

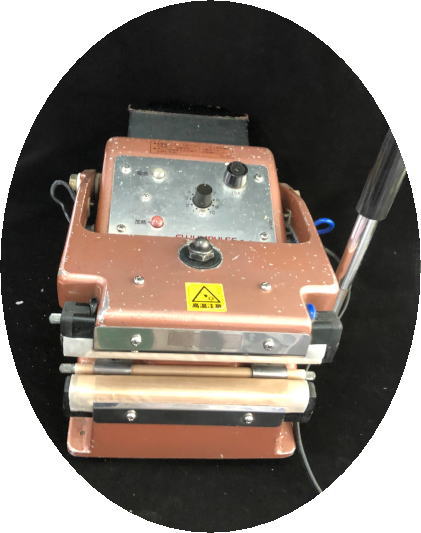

機械は「富士インパルスシーラ機FT-130」現在はT-130ですので、廃番の古い機械です。

原因判明！「ガタガタ」の正体は部品の勘違い？

よーく観察してみると、可動部の輪っかの部分が固定されずに動いています。 説明書や部品図を引っ張り出して確認してみました。

この輪の部分、いつも固定されず、ガタガタと動いている

【発見】 部品図を見ると、ここには「〇（丸）型」のワッシャーではなく、「U字型」のものを使うのが正解でした！

本当は輪でなく下の画像のU字型のものを使うのではないの？↓
部品図をみると

部品図をみるとこれです。〇ではなくU字型のものです。

今まで違ったものを挟んで使っていたのですね…。 この部品の正式名称は「圧力調整ナット（U型ワッシャー付き）」といいます。

「なーんだ、これくらいなら私にでも取り替えできるわ！」 とネジを外し、パカン！と広げてみました。

「ネジの部分を取り替えればいいのね」と思ったのに・・・

ネジを外し、パカン！と広げてみた。そのままU型ワッシャーだけ変えればいいと思っていたけど・・・

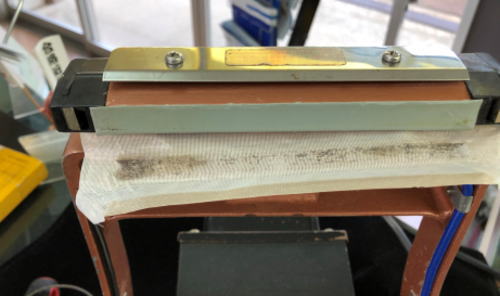

フローガラスが汚れていますね。

ついでにフローガラスも調整しよう！

ついでに替えましょう。これはフローガラス130巾巻取り棒付きですので交換ではなく
巻取りをずらしきれいな部分を出しましょう
全部汚い場合は、新しいフローガラスに交換しましょう。棒付きでも棒なしでも売っています。

ヒーター線も交換することに

あら！ヒーター線も汚れている！
これもついでに替えましょう。
これは組紐ヒーター線がついています。
組紐ヒーター線130-10Lです。

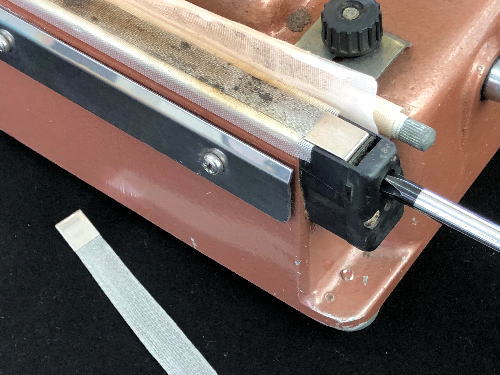

ヒーター線は挟み込んであるので、横の黒い部分のネジを緩めて外します。
結構ぴっちりと挟んであるので、抜いたらヒーター線がびょんと上がります。

ガラステープまで汚れてる！

お！ヒーター線を外したら・・・ガラステープも汚れている
その下のサーコンシート（名前がシリコンシートに変更しています）は大丈夫でした。
ガラステープは片面に接着剤の付いた絶縁テープです。
順番としては機械の上から
シリコンシート➡ガラステープ➡ヒーター線➡フローガラスシート
の順になります。

ガラステープ交換しました。
ガラステープは25ｍｍを使用しています。ガラステープは5ｍ巻と10ｍ巻があります。切って使うのでFT-130（T-130)の場合は5ｍあれば33回交換できますね（上下で16回くらい）

新しいものに交換できました。

ヒーター線を新しいものに交換

さあ！これで新しいヒーター線をはめ込むだけね！

これが、意外と思ったより難しい！

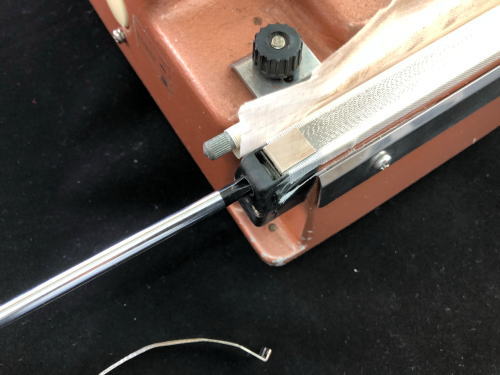

緩めたネジのところにL字型の端を挟み込みネジを締める。
もう片方も同じように・・・・

それが私にはハードル高！
こっちを締めるとビョンと跳ね上がったり・・・・

【コツを発見】 先に片方をきっちり締めすぎず、「様子を見ながら左右のネジを少しずつ締める」とうまくいきました。 なんとか交換完了。ピカピカのヒーター線は気持ちがいい(^^♪

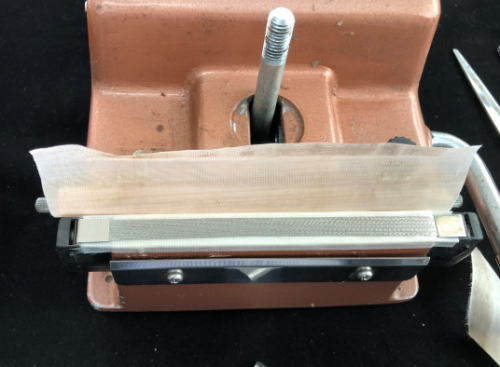

フローガラスをはめ込み下の部分は完成です。

上の部分の取り換え、意外な箇所を発見！

今度は上の部分
同じくヒーター線
（こちらは交換しなくてもいいかな～ってくらいでしたが、せっかくなので・・・交換しましょう）

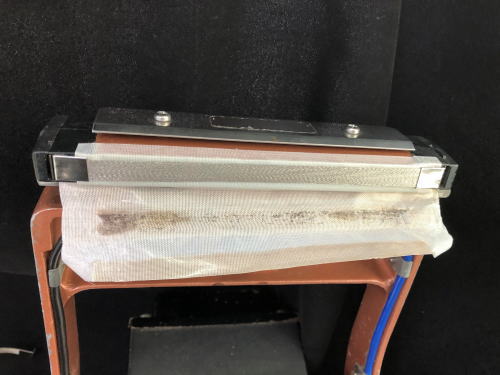

フローガラスは汚れています。ずらしましょう。

こちらもサーコンシート（シリコンシート）は大丈夫

だけど、問題はこの部分

電極と本体の間に隙間が・・・・

電極のネジを緩め、電極カバーを外し・・・

どこ？どこ？原因はどこでしょう？

このネジが緩んでいました。
こんなとこなんですよねー、使っているうちに緩んでくるところ

ここを＋ドライバーで絞めて
はい！バッチリ止まりました！

ガラステープを貼り替えて

また、少々苦戦してヒーター線交換

はい！きれいになりました！

そして、一番最初の問題
U型ワッシャーをつけて

完成！！

「シールはできるけど、なんとなく調子が悪いなぁ」 そんな風に思いながら使っている機械はありませんか？ 思い切って中を開けてみると、私のように「あらら！」な発見があるかもしれません。

自分で部品交換して綺麗になると、機械への愛着も湧いてきますし、ちょっとでも汚れるときれいにしたくなります。

もちろん一番大切なシールが確実にきれいにできるということです。
